Kirim gambar 2D yang sama ke dua pabrik berbeda, dan Anda akan mendapatkan dua hasil yang sama sekali berbedaWadah Bedak PadatSalah satunya terbuka dengan mulus dengan cermin bebas distorsi. Yang lain berderak, goyah, dan mendistorsi pantulan Anda. Apa yang membuat perbedaan? Ini bukan keberuntungan. Ini bermuara pada enam detail rekayasa di seluruh cermin, engsel, dan pengait yang tidak tercantum dalam gambar. Ketika pemasok memberi tahu Anda “semuanya sama saja,” inilah detail-detail persis yang mereka abaikan.
Setelah bertahun-tahun memeriksa sampel di lini produksi, kami menemukan bahwa setiap keluhan klien tentang “rasa genggam yang buruk” bermuara pada enam poin ini. Keluhan subjektif seperti “terlalu longgar,” “terlalu ketat,” atau “terasa murahan” semuanya dapat diterjemahkan menjadi spesifikasi terukur pada gambar Anda.
Kualitas sentuhan wadah kompak bergantung pada tiga area: kejernihan cermin, aktuasi engsel, dan retensi pengait.
Mengapa Cermin Kompak Bergetar?
Detail 1: Jarak Bebas Cermin dan Toleransi Kecocokan
Apa yang tangan Anda rasakan:Buka dan tutup tutupnya beberapa kali, dan cermin akan berbunyi klik di dalam tutup. Dorong tepinya dengan kuku, dan Anda bisa merasakannya bergeser. Pemasok sering berkata, “Itu normal—perakitan membutuhkan kelonggaran.” Itu hanya setengah benar.
Akar masalah:Anda memerlukan kelonggaran perakitan antara cermin dan tutup, tetapi gambar desain harus menentukan celah ini, bukan pekerja perakitan. Kelonggaran berlebihan membuat cermin mengambang, menyebabkan bunyi berderak yang terdengar dan pas yang longgar. Kelonggaran nol mungkin berhasil untuk kaca, tetapi membengkokkan cermin plastik. Anda tidak memerlukan alat laboratorium untuk memeriksa kelonggaran—tangan Anda sudah cukup. Buka dan tutup tutupnya lima atau enam kali. Suara klik berarti cermin mengenai rusuk penentu posisi. Selanjutnya, jalankan kuku Anda di sepanjang keempat tepinya sambil memberikan tekanan ringan. Jika satu tepi bergerak, di situlah celah berlebih berada. Jangan langsung menolak sampel. Periksa apakah desain menyisakan terlalu banyak ruang atau perakitan menekannya tidak di tengah. Kelonggaran seragam di keempat sisi menunjukkan masalah pada gambar. Kelonggaran satu sisi berarti cacat perakitan. Memperbaiki gambar memerlukan pemotongan ulang sisipan cetakan, sementara memperbaiki perakitan berarti menyesuaikan tekanan cincin penahan atau penempelan perekat. Yang satu membutuhkan biaya; yang lain membutuhkan waktu.
Pabrik memasang cermin dengan tiga cara: pita perekat dua sisi kelas optik, jepitan mekanis dengan cincin penahan, atau overmolding bezel. Pita perekat dua sisi memerlukan perekat akrilik khusus yang tidak akan merusak lapisan perak; pita standar merusak lapisan seiring waktu, menyebabkan tepi hitam. Pita perekat dua sisi juga menurun kualitasnya dalam suhu tinggi dan kelembapan tinggi. Cincin mekanis harus terpasang rata sempurna. Overmolding menawarkan pemasangan paling aman tetapi memerlukan presisi cetakan yang tinggi. Terlepas dari metodenya, lakukan uji adhesi silang dengan pita 3M 600. Tuntut Kelas 0 (ISO Kelas 0 \/ ASTM 5B), yang berarti tidak ada pengelupasan di sepanjang tepi potongan. Cermin yang terlepas adalah bahaya keselamatan yang kritis, bukan hanya cacat kosmetik.
Banyak pabrik mengalami masalah cermin longgar. Meskipun pengerjaan ulang mahal, keluhan pelanggan tentang pantulan yang melengkung jauh lebih merusak.
Detail 2: Mencegah Distorsi Cermin Plastik
Apa yang mata Anda lihat:Ketika cermin menunjukkan pantulan bergelombang atau terdistorsi, itu bukan ilusi optik—substratnya telah melengkung.
Akar masalah:Cermin plastik tipis yang terbuat dari PMMA (akrilik) atau PC mudah melentur di bawah tekanan mekanis. Rusuk penyangga yang tidak rata, gaya press-fit yang berlebihan, atau getaran pengelasan ultrasonik melalui tutup akan membengkokkan lembaran, mendistorsi pantulan. Jika tutup memerlukan pengelasan ultrasonik, selalu las cangkang terlebih dahulu dan pasang cermin plastik setelahnya. Cermin kaca yang dicat belakang (~1,3 mm dengan struktur 3 lapis) tetap jauh lebih kaku dan tahan terhadap distorsi.
Lini premium menempel pada kaca yang dicat belakang. Lini hemat atau ramah perjalanan menggunakan cermin plastik karena mengurangi berat hingga separuh dan tahan pecah. Namun, plastik memerlukan dukungan belakang yang rata dan seragam—tekanan lokal apa pun menyebabkan distorsi. Perakitan tidak dapat memperbaiki cermin plastik yang tidak didukung dengan baik. Untuk memeriksa distorsi tanpa peralatan optik, pegang cermin pada kisi lurus, kusen pintu, atau kusen jendela dan geser perlahan. Jika garis lurus melengkung atau bergelombang, cermin tersebut melengkung. Wajah manusia menyamarkan distorsi; garis lurus mengungkapkannya secara instan.
Torsi Engsel dan Penentuan Posisi Berhenti Bebas
Detail 3: Spesifikasi Torsi Engsel
Apa yang tangan Anda rasakan:Wadah kompak premium terbuka dengan mulus dengan tekanan jempol ringan dan mempertahankan posisinya pada sudut berapa pun.
Akar masalah:Torsi putaran engsel menentukan respons taktil ini. Rentang gaya aktuasi standar adalah 0,227 hingga 0,9 kgf. Untuk mengukur torsi, jepit pengukur torsi ke tepi tutup dan buka dengan kecepatan stabil untuk mencatat nilai puncak. Uji buka dan tutup masing-masing 3 hingga 5 kali untuk mendapatkan rata-rata yang stabil. Selalu uji sampel baru dan sampel yang telah menua setelah siklus kelelahan. Menguji hanya sampel baru tidak membuktikan apa-apa; engsel yang kehilangan torsi setelah tiga bulan memicu pengembalian. Rentang 0,227 hingga 0,9 kgf berarti ibu jari Anda membuka tutup dengan mudah tanpa terbuka secara tidak sengaja. Di bawah 0,227 kgf, tutupnya akan longgar; di atas 0,9 kgf, membuka dengan satu tangan akan menyakitkan kuku Anda. Engsel gesek (engsel peredam) terbuka hingga 135°–180° dan menahan posisi di mana saja antara 45° dan 135°. Tindakan berhenti bebas ini memberikan nuansa premium pada produk kompak kelas menengah hingga atas.
Produsen menggunakan tiga jenis engsel berdasarkan tingkatan produk:
- Engsel hidup PP integral:Dicetak sebagai jaring tipis (0,25–0,5 mm) yang menghubungkan dasar dan tutup. Engsel ini menawarkan biaya terendah untuk barang pasar massal tetapi terasa fleksibel dan tidak memiliki kemampuan berhenti bebas.
- Engsel pin baja:Memberikan gerakan yang tahan lama dan konsisten, dinilai untuk 3.000 hingga 5.000 siklus, dengan merek-merek terkemuka yang membutuhkan lebih dari 10.000 siklus.
- Engsel gesek:Memberikan resistansi yang halus dan seragam serta menahan tutup tetap stabil pada sudut mana pun.
Tentukan rentang torsi dan sudut penahan langsung pada gambar 2D alih-alih menulis istilah yang tidak jelas seperti “rasa sentuhan tangan yang halus.”
Meskipun target torsi spesifik bervariasi berdasarkan posisi merek, semuanya bertujuan untuk pembukaan yang mudah dan penahanan yang andal. Bandingkan sampel pesaing dengan pengukuran pengukur yang sebenarnya daripada menyalin angka-angka arbitrer.
Detail 4: Kelelahan Torsi dan Retensi
Apa yang tangan Anda rasakan:Ketika tutup wadah kompak menutup sendiri setelah beberapa bulan, engselnya telah mengalami kelelahan torsi.

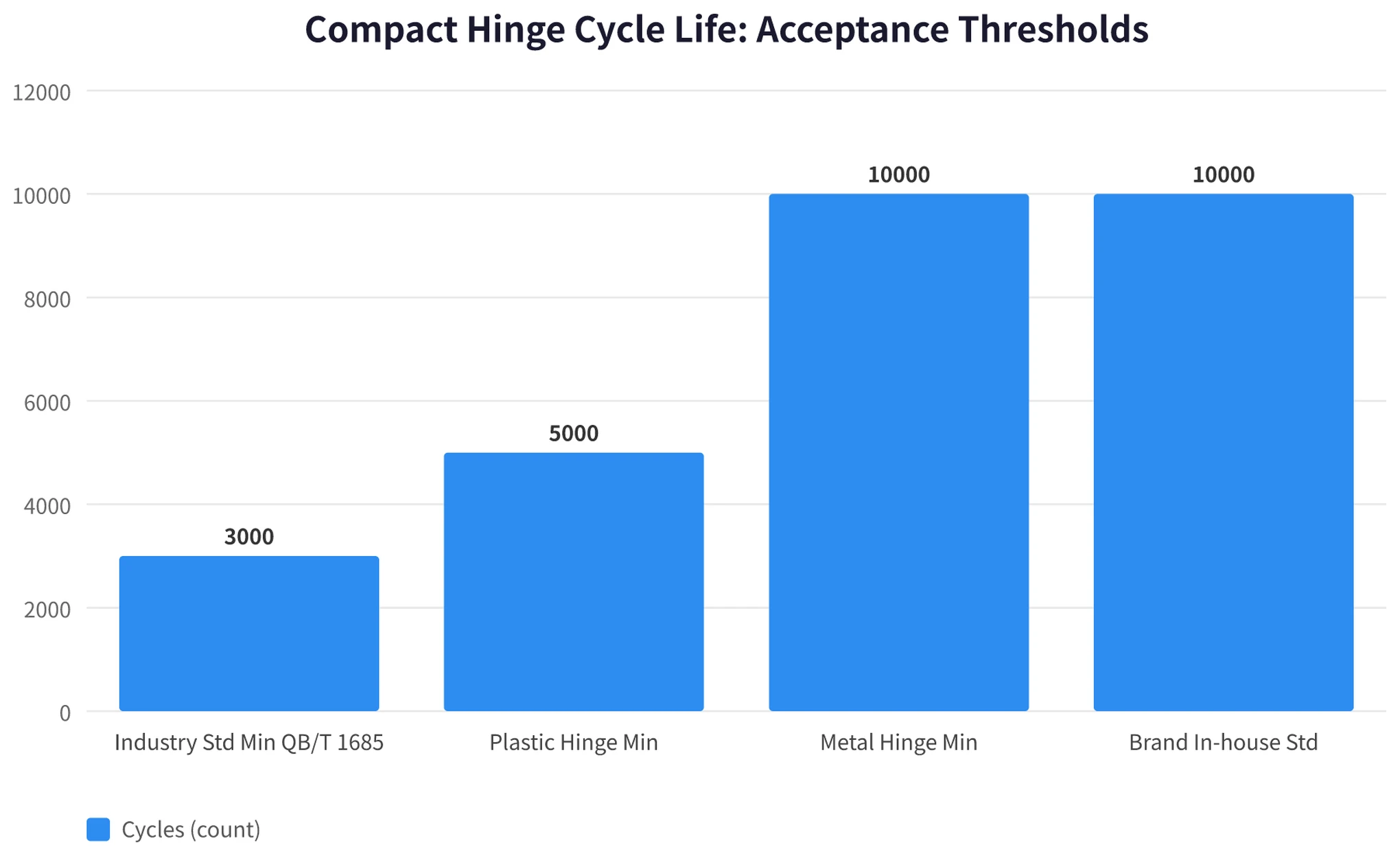

Akar masalah:Engsel adalah komponen aus yang kehilangan torsi setelah ribuan siklus. Meskipun engsel hidup secara teoretis dapat melentur sejuta kali dalam kondisi lab ideal, standar produksi memerlukan batas siklus yang ketat: setidaknya 5.000 siklus untuk engsel plastik dan 10.000 siklus untuk rakitan pin logam. Ambang batas 10.000 siklus ini jauh lebih ketat daripada standar dasar industri umum yaitu 3.000–5.000 siklus.
Jumlah siklus tinggi tidak berarti apa-apa tanpa mengukur torsi sisa. Jalankan sampel pada penguji bolak-balik otomatis dengan laju siklus tetap, lalu ukur torsi lagi. Setiap unit yang berada di luar jendela spesifikasi dianggap gagal. Untuk menguji tegangan engsel lebih lanjut, lakukan siklus termal di ruang suhu sebelum siklus mekanis. Panas musim panas di dalam mobil dan pengiriman musim dingin yang membeku mempercepat kelelahan engsel; lulus uji suhu ambien tidak menjamin keandalan segala cuaca. Tulis batas retensi torsi eksplisit langsung ke dalam perjanjian kualitas Anda.
Di meja inspeksi sampel, tutup yang tidak dapat mempertahankan sudutnya tetap menjadi salah satu penyebab paling umum penolakan batch.
Kesesuaian Pengait, Retensi, dan Daya Tahan
Detail 5: Sudut Undercut dan Gaya Penguncian
Apa yang tangan Anda rasakan:Pengait yang merusak kuku Anda atau terbuka tanpa sengaja di dalam tas gagal dalam kegunaan.
Akar masalah:Sebagian besar kait pengunci (pengait jepret) dicetak langsung ke dalam wadah kompak. Sudut pertemuan permukaan penahan mengontrol resistansi pembukaan. Sudut di bawah 90° akan terlepas terlalu mudah. Sudut tepat 90° berisiko patah pangkal di bawah gaya tarik mendadak. Sudut undercut di atas 90° secara signifikan meningkatkan gaya penahan. Sensasi sentuhan berasal dari penyetelan sudut penahan ini terhadap pasak interferensi (defleksi radial selama penguncian).
Karena pengait jepret adalah undercut cetakan, cetakan injeksi memerlukan lifter atau slider aksi samping. Mencapai gaya retensi yang tepat pada uji perkakas pertama (T1) jarang terjadi; pembuat perkakas biasanya menyetel sisipan melalui dua atau tiga uji coba. Variasi selama pengambilan sampel adalah normal. Yang penting adalah verifikasi yang disiplin: kaitkan pengukur gaya digital ke bibir tutup dan tarik secara vertikal untuk mencatat gaya lepas puncak. Membandingkan data terkuantifikasi di seluruh revisi menunjukkan apakah modifikasi perkakas berhasil. Pembukaan dan penutupan berulang menyebabkan deformasi plastik dan kelelahan, secara bertahap menurunkan gaya lepas. Catat gaya tarik sebelum dan sesudah siklus ketahanan untuk menghitung margin retensi pengait.
Detail 6: Pemutihan Akibat Tekanan dan Derit
Apa yang mata dan telinga Anda deteksi:Beberapa pengait bertahan bertahun-tahun tanpa masalah, sementara yang lain menunjukkan tanda tekanan putih atau mengeluarkan bunyi derit tajam setelah beberapa lusin siklus, yang langsung menurunkan kualitas yang dirasakan.
Akar masalah:Pemutihan tegangan pada pengait ABS terjadi ketika regangan lokal melebihi batas elastis material. Selain sudut jepret yang tidak tepat, ketebalan dinding yang berlebihan dan jenis resin yang kaku berkontribusi pada cacat ini. Setelah pemutihan tegangan muncul, gaya retensi menurun dan diikuti oleh decitan gesekan. Untuk mendeteksi hal ini selama peninjauan sampel, periksa pangkal pengait di bawah cahaya terang, buka-tutup tutupnya 30 hingga 50 kali, dan periksa kembali. Tanda-tanda tegangan yang muncul setelah siklus singkat menunjukkan margin kelelahan yang tidak memadai. Selalu periksa radius pangkal dari sudut miring di bawah cahaya terarah, karena garis-garis tegangan tersembunyi saat dilihat lurus.
Penutup magnetik memerlukan validasi terpisah. Gaya tarik magnetik standar industri berkisar antara 2 N hingga 10 N. Sekitar 2 N menawarkan jepretan ringan dan tanpa usaha, sementara 10 N membutuhkan usaha yang nyata. Ukur gaya magnetik dengan menarik secara vertikal menggunakan pengukur gaya untuk mencatat gaya lepas. Magnet dan pengait mekanis tidak saling eksklusif; desain premium sering menggabungkan keduanya, menggunakan magnet untuk penutupan taktil yang memuaskan dan pengait mekanis untuk keamanan perjalanan.
Uji Bangku Taktil 6 Langkah untuk Sampel
Anda dapat memvalidasi sampel kompak apa pun di meja uji dalam enam langkah:
- Uji aktuasi:Dorong tutup hingga terbuka untuk mengevaluasi resistansi pembukaan awal.
- Uji berhenti bebas:Lepaskan tutup pada sudut 45° dan 110°. Jika tutup menahan dengan kuat pada kedua sudut, distribusi torsi seimbang di seluruh gerakan.
- Pemeriksaan kisi cermin:Geser cermin melintasi kusen pintu atau jendela yang lurus untuk memeriksa distorsi optik.
- Pemeriksaan celah:Dorong tepi cermin dengan kuku untuk mendeteksi kelonggaran atau bunyi berderak.
- Inspeksi tegangan:Ulangi siklus pengait 30 kali, lalu periksa pangkal pengait di bawah cahaya miring untuk melihat pemutihan akibat tekanan dan dengarkan suara derit.
- Guncangan retensi:Guncangkan wadah yang tertutup untuk memastikan pengait menahan tanpa bunyi berderak di dalamnya.
Alat kontrol kualitas standar—meter torsi, mesin siklus bolak-balik, dan pengukur gaya digital—menangani semua pemeriksaan kuantitatif.
Menentukan parameter taktil yang tepat pada gambar teknis Anda menghilangkan ambiguitas selama inspeksi masuk. Menulis “rasa tangan yang baik” pada lembar spesifikasi memberikan AndaProdusen Kemasan KosmetikTidak ada yang terukur untuk dilaksanakan atau dijamin.
